Entwicklungsprojekt Passiv Radar

Projektbeschreibung

Basierend auf der EPAK TV Quattro Serie, sind die passiven Radarsysteme automatische Tracking-Antennen, entwickelt für maritime Anwendungen. Zusätzlich zum Satellitenverfolgungsmodus realisieren sie jedoch eine spezielle Tracking-Funktionalität. Das System besteht aus zwei separaten Tracking-Antennen, die als Referenzantenne und Radarantenne bezeichnet werden. Referenz- und Radarrolle können über das Webinterface der jeweiligen ACU eingestellt werden.

Nach der Auswahl der Rolle und dem Start des Radarmodus kann die Radarantenne über extern vorgegebene Azimut- und Elevationszielwinkel in dem horizontalen Koordinatensystem gesteuert werden.

Die Radarantenne ist auf der gleichen beweglichen Plattform montiert und kompensiert die Bewegung der Plattform mit Hilfe der Inertial-Daten der Referenzantenne.

Grundlagen

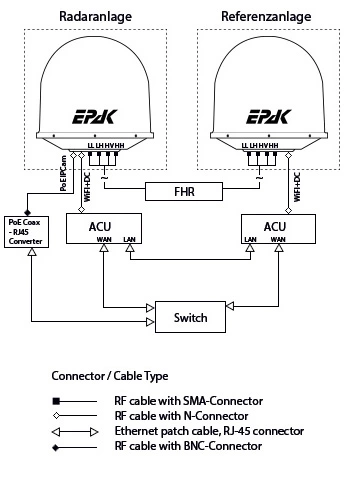

Verkabelung des Passiv RadarsJedes System besteht aus zwei großen Einheiten, der Antenne (ODU Outdoor Unit) und der Kontrolleinheit (ACU oder IDU Indoor Unit). Die ODU wird durch ein UV-stabilisiertes, seeklimafestes und wartungsfreundliches Radom geschützt. Die Antenne verwendet ein 3-Achsen-Bewegungssystem mit automatischem Skew. Die ACU (Antenna Control Unit) kommuniziert mit der Antenne.

Diese ACU bietet eine einfach zu bedienende Web-Oberfläche zur Konfiguration der Antenne, zum Überprüfen des aktuellen Status der Antenne und zum Konfigurieren Ihres Netzwerks, sowie zur Auswahl der Radar- oder Referenzrolle. Für die Radarantenne integriert das Webinterface den Netzwerk-Videostream einer angeschlossenen Webcam.

Webcam

Die Webcam Signal- und Stromversorgung wird über eine koaxiale Verbindung realisiert. Die Radarantenne beinhaltet nicht nur die Webcam, sondern auch einen Koax-zu-PoE-Adapter. Auf der Außenseite der ODU wird ein Koax-zu-PoE-Adapter mit Gleichspannungversorgung an den CAM-Anschluss der ODU und den Ethernet-Anschluss mit dem lokalen Netzwerk verbunden.

Wird die Webcam an das gleiche Netzwerk angeschlossen wie die ACUs, wird der Webcam-Output Stream im ACU Webinterface der Radarantennen-ACU angezeigt.
